本指南将引导您完成 EcoSmart Fire Ghost 壁炉的安装。请仔细按照每个步骤操作,确保安装安全且正确。

在使用随附的地面固定支架牢固固定本设备之前,请勿操作本设备。

所需设备:

木材/木质表面: 铅笔、短柄 Phillips 十字螺丝刀、电钻和导孔钻头。

混凝土/石材: 铅笔、短柄 Phillips 十字螺丝刀、锤子、冲击钻和石工钻头。

安全间距

请按照“壁炉安全间距”页面中列出的强制最小间距放置壁炉(仅限室内)。

Installation Steps - Ghost Designer Fireplace 2

安装

1. 确认您已收到图示中的所有必要部件。安装在木材/木质表面时需要部件 A。安装在混凝土/石材表面时需要部件 B;

Installation Steps - Ghost Designer Fireplace 3

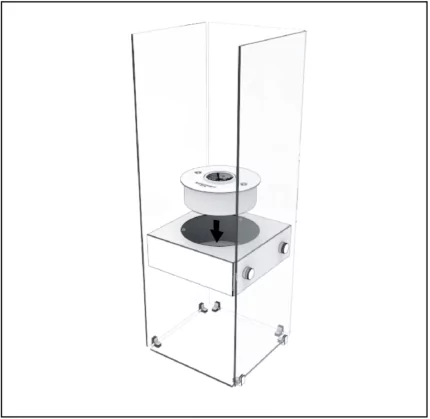

2. 将燃烧器插入型号中。

Installation Steps - Ghost Designer Fireplace 4

3. 使用 4(四)个凸耳孔定位 4(四)个地面固定支架(部件 C)。使用支架上的沉头孔作为模板,钻出孔中心;

Installation Steps - Ghost Designer Fireplace 5

4a. 移动壁炉,并为随附的木螺钉钻 4(四)个导孔;

Installation Steps - Ghost Designer Fireplace 6

4b. 移动壁炉,并为随附的砌体锚栓钻 4(四)个导孔;

Installation Steps - Ghost Designer Fireplace 7

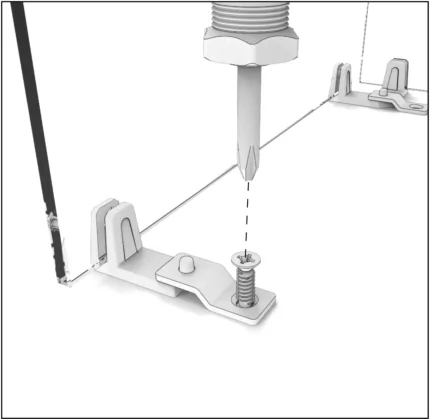

5. 重新定位壁炉,并将螺钉穿过底板上的凸耳固定到地面。

Installation Steps - Ghost Designer Fireplace 8

6. 将下层玻璃搁板滑入到位。

Installation Steps - Ghost Designer Fireplace 9

壁炉屏风可作为可选配件提供。安装步骤包含在该配件的包装中。

切勿将 e-NRG 燃料、乙醇或易燃液体存放在其原始容器中,也不要将 Jerry Can 存放在设备下方。

请按照燃烧器随附的《燃烧器操作手册》操作。
