无需烟囱或通风的嵌入式壁炉：现代住宅完整指南

几十年来，项目要求几乎始终相同：如果一个项目需要嵌入式壁炉，建筑师会先画烟囱，再画平面图。烟道穿透位置决定了墙体可以落在哪里、结构需要在哪里加强，以及屋顶线条会在哪里被打断。壁炉不再只是设计选择，而成了结构条件。

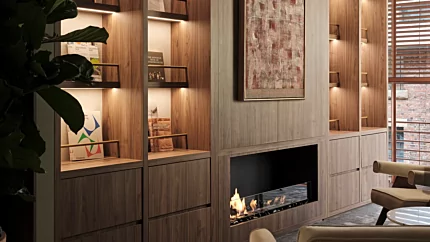

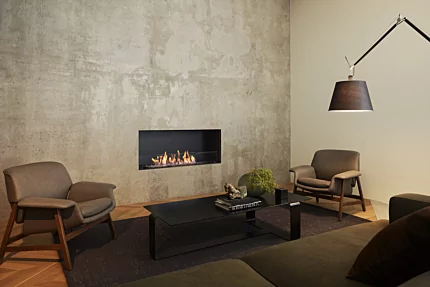

设计师希望墙面呈现的效果，与传统燃烧方式对建筑提出的要求之间，一直存在这种落差；原因在于过去唯一现实的替代方案往往是“完全不要壁炉”。不要让烟道要求决定您的平面布局。无需烟囱的嵌入式壁炉，将限制从建筑外壳转移到燃烧器本身。如今有两项技术能够可靠承担这一任务：洁净燃烧的生物乙醇，燃烧后生成水蒸气和二氧化碳；以及电阻式或 LED 电壁炉技术，完全不产生燃烧。在嵌入式壁炉类别中，这一原则通过 EcoSmart Fire 的五个系列 Flex、Frame、Heritage、Switch 和 Motion，以及一组用于完全定制项目的独立乙醇燃烧器得到体现。

嵌入式壁炉之所以无需烟囱，是因为采用了不会产生烟雾、烟灰或有害燃烧副产物的燃料与技术。生物乙醇壁炉燃烧纯净变性酒精，只释放水蒸气和二氧化碳。电壁炉则完全没有燃烧过程，依靠 LED 光效和电阻加热。

这个说法需要进一步说明，因为“无烟囱”并不等于“没有规范”。对建筑而言，变化非常明显：无需让烟道穿透楼板，无需屋顶终端，无需结构烟道井，也无需管理抽力。仍然适用的，是保护火箱本身以及周围室内空间的一切要求。

Zero-clearance 这个术语常让非专业人士感到困惑。它指的是经过认证的嵌入式炉体可以直接靠近可燃龙骨或框架安装，因为炉体本身起到非燃屏障的作用。它并不表示开放式火箱与周围饰面之间可以零距离。与可燃材料之间的侧向和上方间距仍然适用，火箱腔体必须采用非燃材料内衬，最小房间体积也仍然决定了空间能够安全承载的热输出。

嵌入式生物乙醇壁炉需要满足最低室内空气体积要求：每 1,000 BTU/hr 燃烧器输出约需 5.7 m³（200 ft³），并与可燃材料保持 600 mm 的侧向间距和 1,500 mm 的上方间距。嵌入式电壁炉只需遵守制造商规定的间距要求，不设最低空气流量要求。

计算示例：额定输出为 15,000 BTU/hr（4.4 kW）的 XL900 乙醇燃烧器，大约需要 110 m³（3,884 ft³）的室内体积，才能从容满足这一指引。若标准层高为 2.7 m，则相当于约 40 m² 的开放式平面面积。再高一级的 XL1200 输出更高，所需室内容积会随 BTU/hr 线性增加，因此这项计算适合在方案阶段完成，而不是等到装修施工时才发现问题。

这一指引与 EN 16647:2015 第 5.8.7 节一致：该条款要求在每小时 0.5 次换气条件下进行 CO₂ 测试，并要求制造商在设备和包装上标明最低房间尺寸。它更像是一项有用的合理性校核，而非绝对法律门槛；针对任何具体安装，具约束力的数值以认证设备及其文件为准。

室内生物乙醇安装还需要在燃烧器上方配置 Top Tray 配件，以管理饰面周边的辐射热；任何户外安装都需要保护性挑檐，使风雨远离明火。还应向客户明确说明一点：认证生物乙醇壁炉定位为补充性、装饰性供暖，而非主要供暖系统。它的输出是真实的，视燃烧器和系列而定约为 5,800 至 45,870 BTU/hr（1.7 至 13.4 kW），但设计意图更接近焦点式温暖，而不是全屋供暖。

三套认证体系承担了全球大部分规格制定工作。在北美，ANSI/CAN/UL/ULC 1370（第 2 版，2024 年 11 月）涵盖额定功率低于 40,000 BTU/hr（11.7 kW）的落地式、壁挂式、独立式和嵌入式酒精燃烧设备，将燃料输入量限制在 0.25 US gal/h（0.95 L/h），并禁止安装在浴室或睡眠区域；其引用规范包括 NFPA 1、NFPA 101 以及加拿大《国家建筑规范》和《消防规范》。在英国及整个欧洲，BS EN 16647:2015 将输出功率限制在 4.5 kW（15,353 BTU/hr），规定一小时平均 CO 限值为 26 ppm，在八小时测试中 CO₂ 不得超过 5,000 ppm，并要求在达到该上限时通过 CO₂ 传感器自动关停。在澳大利亚，强制性的 Consumer Goods (Decorative Alcohol Fuelled Devices) Safety Standard 2017 纳入了 EN 16647:2015 稳定性测试，要求设备干重至少 8 kg，或采用永久固定配置，同时具备 900 cm² 占地面积，并配备阻火器或自动燃料泵系统。

当您开始跨地区编写规格说明时，有一个细节值得注意：认证语言的差异，往往大于底层燃烧科学本身的差异。从悉尼到圣地亚哥，化学原理完全一致；Michael Wensing 于 2014 年发表的Fraunhofer WKI 研究针对未经认证设备进行测量，发现不合规产品中的二氧化氮水平最高可达 2.7 mg/m³，约为室内空气质量指南值的八倍，而这正是 EN 16647:2015 和 UL 1370 旨在通过工程设计排除的失效模式。每一款 Flex、Frame、Heritage、Switch 和 Motion 产品，都具备其销售市场所要求的相关认证。另有两项地区性说明需要同时注意：e-NRG Bioethanol fuel 不在欧盟销售，当地客户需采购本地认证燃料；EcoSmart Fire 的电动系列 Switch 和 Motion 在澳大利亚不销售。

1. 根据燃烧器 BTU/hr（生物乙醇）或可用电路（电壁炉）确认房间空气体积。对于生物乙醇，请在方案阶段按每 1,000 BTU/hr 需 5.7 m³ 进行核算。

2. 在定制木作生产前，根据壁炉周边设计核实与可燃材料之间 600 mm 的侧向间距和 1,500 mm 的上方间距。

3. 为任何室内生物乙醇安装指定 Top Tray；户外建造则需设置防护挑檐。

4. 选择燃料路径并确认区域供应情况：e-NRG Bioethanol 可在 AU、UK、US 和 CA 使用；欧盟市场则采购当地认证燃料。

5. 确认设备具备安装市场所要求的认证：北美为 UL 1370，英国和欧洲为 EN 16647，澳大利亚为 ACCC 2017 标准。

6. 对于完全定制的建造，应按照乙醇燃烧器系列而非嵌入件尺寸来确定腔体，并根据设备认证的间距表核实周边材料。

归根结底，无烟囱嵌入式壁炉正是项目简报一直想要的建筑对象：墙面中的一处壁炉，没有烟道切割平面布局，也无需屋顶开孔再与结构工程师协调。约束从建筑转移到燃烧器，设计也随之获得自由。
